Беспоролоновая МСНПЧ для CANON BCI-3, 6

Все нижеперечисленные варинты переделки полностью на практике пока не осуществлены, только как предложение к испытанию. Делается все на основе родных, выпотрошенных через выходное отверстие, картриджей.

Принцип работы.
Во всех схемах взята за основу схема "чайника" - носик выше уровня воды (само ничего не выльется), а хочешь напиться, не наклоняя его - прикладывайся к носику и отсасывай. По этому принципу работают большинство СНПЧ без гидродоноров. Только здесь банкой является сам картридж. Если есть желание, то можно вставить стабилизатор (см. схемы 1, 3) из иглы или трубки, но соответственно появятся болезни гидродоноров - зависимость от атмосферных перепадов давления и температуры, толчков. В данном случае перепад уровней в пределах самого картриджа, поэтому разрежение в капсуле должно быть меньшим, чем у СНПЧ с низким уровнем чернил в банках. Мне кажется, при изготовлении по этим схемам придется подбирать высоту поролона в капсуле для надежного удержания необходимого кол-ва чернил силами поверхностного натяжения (по моим предположениям 1-1,5см) по аналогии с родным картриджем. Сама капсула получается как миникартридж.

Порядок работы.
Во время работы по мере расхода чернил печатающей головкой за счет создающегося разрежения чернила из поролона, преодолевая силы поверхностного натяжения, будут поступать вниз. При этом в воздушной области будет понижаться давление и в качестве компенсации начнут подсасываться чернила из основной емкости. Разница в прилагаемых усилиях получается практически такая же, как в родном картридже (почти тот же перепад уровней и преодолеваемые силы).

Во время парковки чернила удерживаются силами поверхностного натяжения в области поролона (так же как у родного картриджа)

Возможные проблемы и настройки.
1. Периодически контролировать и регулировать через техническое отверстие сверху уровень чернил в капсуле, так как при полном опустошении основной емкости она может "завоздушиться" (так же выход воздуха из чернил в области пониженного давления). Ненадолго предохранит от этого фильтр внизу питательной трубки, удерживающий некоторое кол-во чернил с момента срабатывания оптического датчика контроля.
2. Слишком тонкая питательная игла в капсуле может вызвать затрудненное поступление чернил, как следствие - "полосатость" при печати.

Основные обозначения на схемах:
А - основной отсек для заливки чернил
Б - компенсирующий отсек для:
   - заправки отсека "А" под "завязку" - должен предохранить капсулу от перелива
   - поддержания более-менее постоянного уровня поступающих в капсулу чернил,
   - при полном опустошении основного отсека принтер выдает сигнал и продолжает печатать, если партия печати большая и не сразу долить чернил, то без этого дополнительного отсека в капсулу будет идти воздух, и при следующем доливе она будет уже не столь эффективно подсасывать чернила
   - при вставке-удалении картриджа, переноске, и пр. уровень чернил меняется и по закону сообщающихся сосудов может произойти перелив в капсуле.
У - в качестве уплотнителя можно использовать:
   a) - трубки от систем переливания крови
   b) - силиконовые соединительные элементы этих систем
   c) - шлейфы СНПЧ
   d) - кембрик электр. проводов
   e) - резиновая ниппельная трубка для велосипедов
   f) - пипетки, напалечники, воздушные шары, …
   g) - сантехническая лента ...

Цифрами на рисунках обозначены:
1. Пробка для заправки
2. Воздуховод
3. Термоклей
4. Переливная трубка (варианты - шлейф, ст. шар. ручки...)
5. Манжета от шприца (5* - проделать отв. диаметром ~3мм для выхода чернил)
6. Пробка для периодической доливки чернил в отсек "Б" при их низком уровне для предотвращения "завоздушивания"
7. Обрезок поршня шприца для правильной фиксации компонентов капсулы, в том числе при установке картриджа в принтер
8. Корпус капсулы из шприца
9. Питательная трубка капсулы из иглы - продеть сквозь манжету, верхнее отв. выше верха картриджа для предотвращения перелива
10. Поролон
11. Фильтр из поролона (можно из картриджа) в том числе для впитывания "последней капли" - чтобы датчик окончания чернил выдал сигнал раньше, чем завоздушится капсула
12. Прожечь в выпотрошенном картридже в верхней части перегородки между чернильными отсеками раскаленной скрепкой дырку, чтобы чернила в них расходовались одновременно
13. Стержень гел. ручки
14. Обычная трубка от капельницы

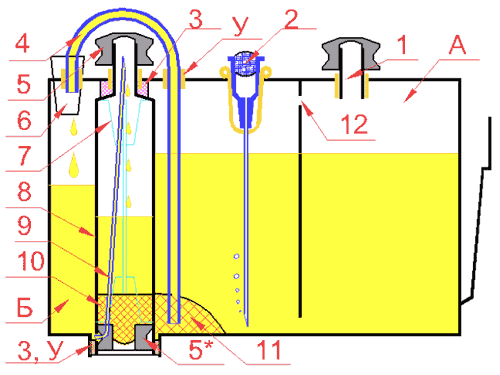

Вариант 1
Малая СНПЧ с компенсирующей камерой

Пояснения:
Корпус капсулы из шприца должен по возможности плотно входить между внутренних стенок картриджа и герметично разделять его на два отсека, вставлять на клей.
Данная конструкция предусматривает несколько подстраховывающих друг друга элементов в целях предотвращения возможных проблем с утечкой, поступлением и индикацией уровня чернил в картридже, что в целом ее усложнило. Также одним из недостатков можно назвать неполное расходование чернил из картриджа (камера "Б") и сложность герметичной установки капсулы. Можно заменить игольчатый фильтр на обычный.

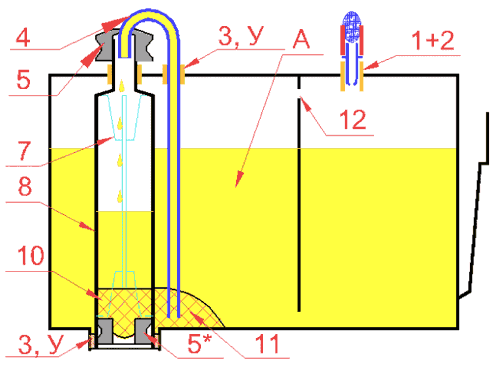

Вариант 2
Малая СНПЧ с обычной капсулой

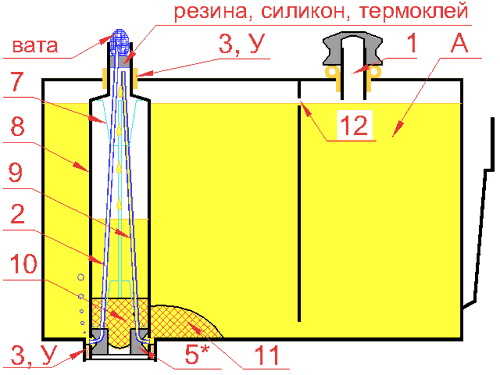

Вариант 3
Малая СНПЧ с воздуховодом в капсуле

Разобранная капсула	Капсула в сборе

Вариант капсулы "все в одном" - канал для воздуха с фильтром из ваты, переливная трубка с отверстием выше даже самой крышки картриджа (то есть никакой самопроизвольный перелив невозможен), чернильный фильтр возможно из поролона картриджа.
Воздушная трубка вверху походит сквозь герметичную мембрану (термоклей, клей "секунда", резина, силикон-только временно, ...) и прикрывается ватой. Сразу под мембраной подающее отверстие чернильной трубки. Капсула вставляется снизу в выпотрошенный картридж, верхний носик через просверленное отверстие в верхней крышке проходит через уплотнитель вверх. Снизу также фиксируется уплотнителем с таким расчетом, чтобы не перекрыть воздушное и чернильное отверстия внутри картриджа. Для уверенности в герметичности можно добавить термоклей. В картридже в верхней части перегородки также делать дырку, существующее воздушное отверстие закрыть (термоклеем или пробкой), сделать пробку для заливки. Поскольку воздуховод опущен до дна, то будут присущи все недостатки, характерные для гидродоноров.

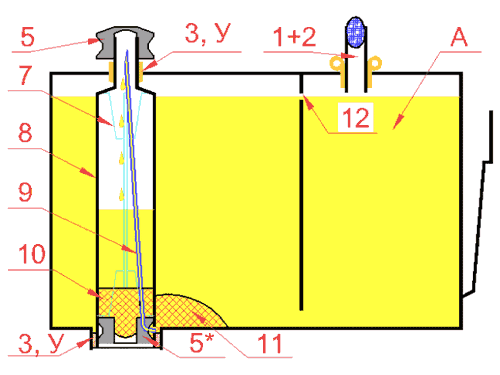

Вариант 4
Малая СНПЧ простая

Манжета с иглой

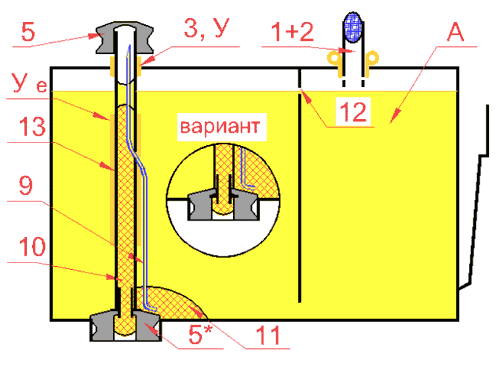

Вариант 5
Малая СНПЧ простая с миникапсулой

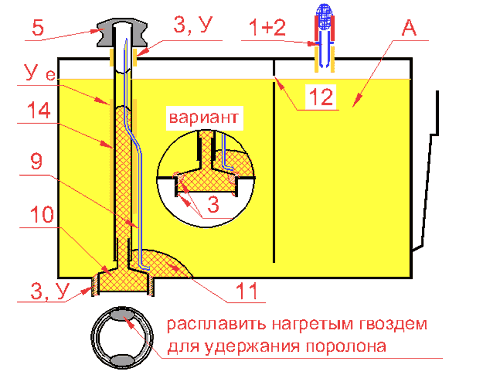

Вариант 6
Малая СНПЧ простая с миникапсулой на поролоне

Возможные детали для изготовления МСНПЧ

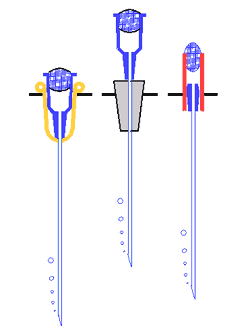

1. Донные воздушные фильтры

Можно применять иглы, трубки от шлейфов, шариковых ручек, ...    - Игла сквозь пипетку    - Игла сквозь пробку (резина, силикон только на время)    - Обрезанная игла в шлейфе, нипеле...    +Воздушный фильтр из ваты

2. Простые воздушные фильтры

- Стержень гел. ручки сквозь обрезок пипетки    - Обрезок иглы сквозь проколотую раскаленной иглой пипетку    - Обрезок иглы сквозь обычную пласт. заглушку    - То же с надетым шлейфом    - Обрезанный стержень шар. ручки с выдавленным шариком    - Обрезок ушной палочки    - .....

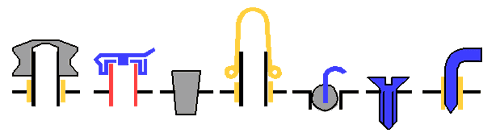

3. Пробки

- Манжета от шприца на стержне гел. ручки (носике шприца), продетом через уплотнитель (термоклей)    - Обычный клапан от капельницы    - Резиновая (силикон - только на время) пробка    - Пипетка    - Вплавленная скрепка    - Шуруп    - Загнутый гвоздь сквозь нипель    - ....

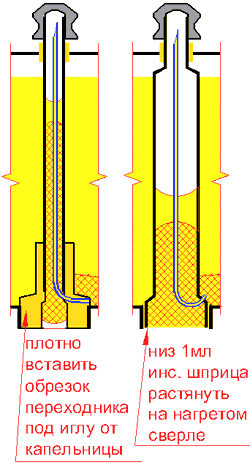

Дополнение: два варианта миникапсулы для BCI-6
